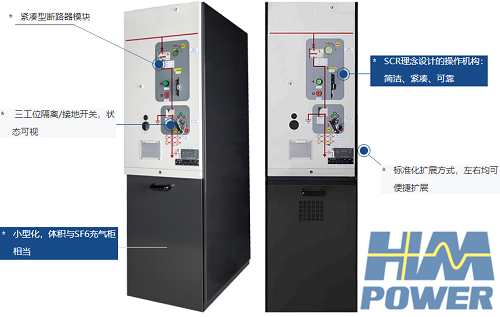

一、簡介

XGN99小型化開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場所。

二、組成

XGN99小型化開關柜應滿足"交流金屬封閉開關設備標準"的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件（包括絕緣件）、各種機構、二次端子及連線等組成。

1、材料

冷軋鋼板或角鋼（用于焊接柜）、鍍鋅鋼板（用于組裝柜）、不銹鋼板（不導磁性）、鋁板（不導磁性）、赫茲曼使用的是敷鋁鋅鋼板（更抗腐蝕、保護切割面）。

2.柜體的功能單元

主母線室（一般主母線布置按"品"字形或"1"字形兩種結構）、斷路器室、電纜室、繼電器和儀表室、柜頂小母線室。

3，電器元件

柜內常用一次電器元件（主回路設備）常見的有如下設備:

電流互感器簡稱CT、電壓互感器簡稱PT、接地開關、避雷器、隔離開關、高壓斷路器、高壓接觸器、變壓器、高壓帶電顯示器、絕緣件、高壓電抗器、負荷開關、高壓單相并聯電容器。

三、與市面上常見開關柜比較

1、SF6（六氟化硫充氣式氣體絕緣開關柜）：

SF6為氣體絕緣，對開關柜焊接要求比較高，長時間使用會產生漏氣的現象。從而影響絕緣。并且SF6對環境會產生很大的危害。

SF6斷路器在日常運行、維護、檢修工作中，多數注重機構本體、操作機構的機械性能和電氣性能，而往往忽略了主觸頭斷弧能力的介質所產生的危害，當遇到各種氣體排放故障和漏氣異常時，急于搶修卻忘記穿防護服，氣體回收處理不當造成對大氣排放污染，近年來，大氣的溫室效應對全球的氣候影響提到了日程上，SF6氣體是產生溫室效應的氣體之一，對氣候產生致命的影響。如果SF6氣體漏氣達40%時，本開關柜相當于沒有絕緣保護，危險性及大。由于使用者的環境意識淡薄，在生產使用和管理各個環節存在著漏洞，造成氣體回收不到位，處理不當?；厥仗幚聿坏轿籗F6氣體回收裝置的使用和管理不到位，使用不方便，操作者缺乏操作經驗，回收裝置缺乏，回收后處理手段缺乏。氣體的回收處理更差，廢氣幾乎都是一放了之或經過簡單的過濾吸附而排放到大氣中。

2、固體絕緣柜

固體絕緣開關由于采用環氧全固封結構，開關出現小故障時很難維修，使用只能全部更換。

固體絕緣柜主要是各導體間采用環氧樹脂絕緣，由于環氧樹脂長時間通過12KV高壓，絕緣體會絕緣隨時間的推移，絕緣等級會來越低，長時間使用就會出現擊穿的現象。

氧樹脂絕緣是一次不可回收材料，對環境影響巨大。

3、ABB、施耐德等550系列柜型

國際品牌ABB、施耐德推廣的550（柜寬）系列開關柜，市場價格遠遠高于傳統的KYN28柜，性價比不占任何優勢。再者品牌雖大但服務反映速度往往不如人意。

4、傳統的KYN28-12開關柜

現在市場上主流的10kV高壓開關柜KYN28A-12占地面積大。按國內的現在的生活水平以二三線城市為例，一般家家都有小汽車停車位緊張都為停車傷腦筋，以后的人口老齡化人口的減少對小戶型住房的需求會比大戶型需求量有所增大。如果能把配電房節省出來的場地如在地下室的可以當停車位來賣，如在一樓可以當小戶型商品房或門面房及綜合辦公用。如按10臺KYN28A-12高壓柜實際占地面積是12平方以上，再加上斷路器手車的運轉空間到至少要36平方。

如采用XGN99小型化開關柜實際占地面積是5平方加上操作位置也不到15平方，可以省出來的空間有21個平方可以當二個車位。如在一樓按市場價8000元一平米可以值168000元，按15000元一平米可以值315000元。節省下的成本可觀及利潤明顯是房企及項目改造空間場地受限的首選產品。

了解更多赫茲曼電力XGN99小型化開關柜參數，您可以點擊右側在線客服快速咨詢，或撥打客服熱線：181-3838-3310，赫茲曼電力強大的國際化運營團隊、經驗豐富的專家團隊、優秀的售后團隊，熱情為您服務！
