10kV開關柜中的電流互感器用1A還是5A？2022-12-07 赫茲曼閱讀（-）收藏

電流互感器的工作原理和變壓器類似，將數值較大的一次側電流按一定的變比轉換為二次側電流，用來使測量儀表等二次側設備與一次側高壓設備在電氣上隔離，保證工作人員的安全。同時通過數值較小的二次電流反映電氣設備的正常運行參數和故障情況。

GB1208-2006《電流互感器》中的5.2指出，電流互感器額定二次電流標準值為：1A和5A。即1A、5A都是電流互感器二次側的標準值，那么在設計方案的時候，1A和5A如何選擇呢？

DL/T866-2015《電流互感器和電壓互感器選擇及計算規程》3.3.1條這樣規定：電流互感器額定二次電流宜采用1A，如有利于互感器制作或擴建工程，以及某些情況下為降低電流互感器二次開路電壓，額定二次電流也可采用5A。

GB/T 16895.20-2017/

IEC60364-5-55:2012《低壓電氣裝置第5-55部分：電氣設備的選擇和安裝其他設備》中557.5.3.1條明確規定：為減少導體阻抗對測量結果的影響，宜優先采用二次側標稱電流為1A的互感器。

標準建議用1A電流互感器，那1A有什么優勢呢？

一、功耗小，節約電能

電流互感器的容量通常由兩部分組成：一部分是所連接的測量儀表或保護裝置；另一部分是連接導線。

① 當前，繼電保護、測量和計量裝置已數字化及采用微機型，功耗很小。某公司的三相多功能測控儀表在5A和1A時的功耗分別小于0.75VA/相和0.25VA/相。保護測控裝置在相同情況下的功耗小于1VA/相和0.5VA/相。1A的功耗均小于5A的功耗。

② 銅導線的功耗公式為：

S=I²*2*L/（γ*A）（γ為電導率，銅芯導體取56m/（Ω.mm²） A為導線截面，mm²）

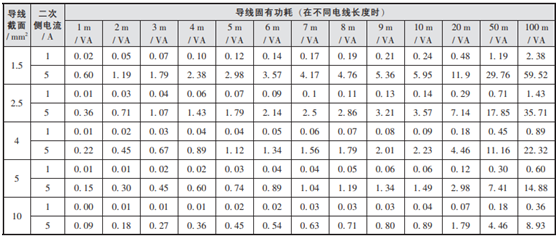

根據公式，互感器二次側電流1A和5A在同長度和同截面的銅導體功耗對比如下表所示：

微信圖片_20221207093300

從上表可知，線路的功耗與通過電流的平方成正比。因此，1A電流互感器的線路功耗僅為5A電流互感器的4%。

二、廠內安裝，提升現場工作效率

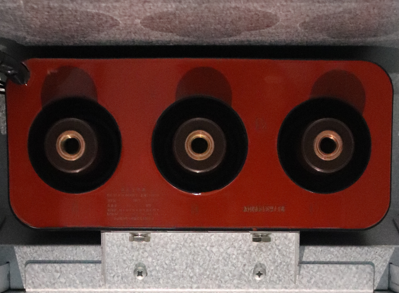

1A的互感器，外形較小，出廠前可安裝在電纜室內，現場無需重復施工，減輕現場人員的施工難度，提升效率。

微信圖片_20221207093135

三、傳輸距離遠，允許帶更多的負荷

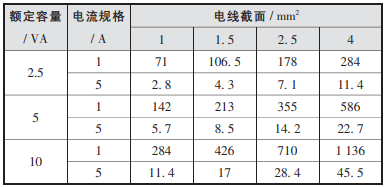

1A互感器傳輸距離較遠，是5A互感器傳輸距離的25倍（相同截面的導線，相同額定容量負荷），而且允許帶更多的負荷，可提高測量和繼電保護的可靠性。

微信圖片_20221207093309

四、保護電流互感器的特殊情況

對于保護用電流互感器，要求：絕緣可靠；足夠大的準確限值系數；足夠的熱穩定性和動穩定。需要特別說明的是，當保護用電流互感器應用在差動保護時，電流互感器二次側電流為1A，可增大電流互感器變比減小電流互感器的二次側負荷，從而減小二次側的端電壓，相應地減小電流互感器的勵磁電流，最終減小正常運行時不平衡電流的影響，提高保護的準確性。

總結：

通過以上分析，二次側電流為1A的互感器具有很多優點，對供配電系統而言，既有安全運行意義，也有節能降耗的效果。

以上就是本期內容，下期再會。
