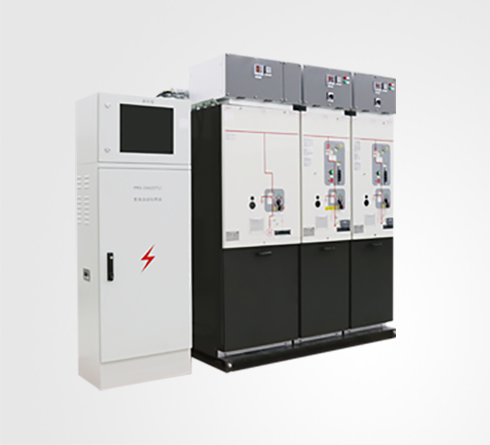

10kV一二次融合成套環網箱 SR-12/630-20-PT+L+B
一次就是主回路，二次就是一次的控制。 一次回路只由直接參與電能的制造、傳輸、變換、使用的電氣設備互相連接后構成的回路； 二次回路指對一次回路設備進行保護、測量、控制、計量的設備依照一定的邏輯關系相互連接構成的回路。
運行參數
- 額定電壓Ur 12kV
- 頻率fr 50HZ
- 額定電流Ir 630A
- 短時耐受電流Ik 20kA
在線咨詢
- 應用場合
- 1）電廠、變電站的發配電系統。 2）汽車制造、鋼鐵、石油化工和礦山的工業領域。 3）郵電、銀行、碼頭機場等基礎設施。 4）高層建筑、超級市場、智能大廈等商業建筑和住宅。

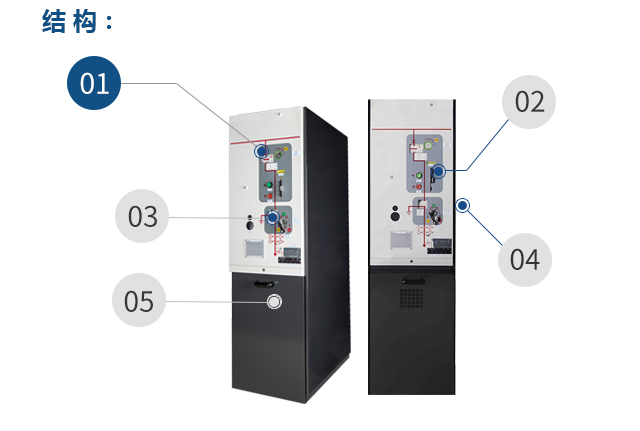

產品優勢
-
-
01緊湊型環保斷路器開關柜
02SCR理念設計的操作機構：簡潔、緊湊、可靠
03三工位隔離/接地開關，狀態可視
04標準化擴展方式，左右均可便捷擴展
05小型化，體積與SF6充氣柜相當
-
-
技 術
* 真空滅弧——結構緊湊，高開斷能力
* 常壓密封——無泄露風險，免維護，45年設計壽命
* 空氣絕緣——低碳環保，無SF6溫室氣體
-
-
效益卓著
* 安裝占地面積是傳統開關柜的1/4，可降低綜合造價50%
* 前瞻性設計，滿足未來智能配網的需求，無更換設備的重復投資。
* 易于擴展，擴展費用低，避免不必要的備用回路投入。
- 3大體系6大優勢45年設計壽命
-
* 采用分相絕緣結構，無相間短路爆炸的危機
* 采用擋板式機械連鎖操作設計，杜絕在誤操作情況下將操作手柄插入操作孔，滿足五防要求，爆炸設備的使用安全
* 配備獨有的故障檢測系統，不僅可以檢測短路電流，而且可以檢測非常小的中性點不接地系統和中性點經高阻抗接地系統的單項接地故障電流，提高供電可靠性。
* 配置一體化智能測控組件，可實現測量數字化，控制網絡化，狀態可視化和信息互動化。

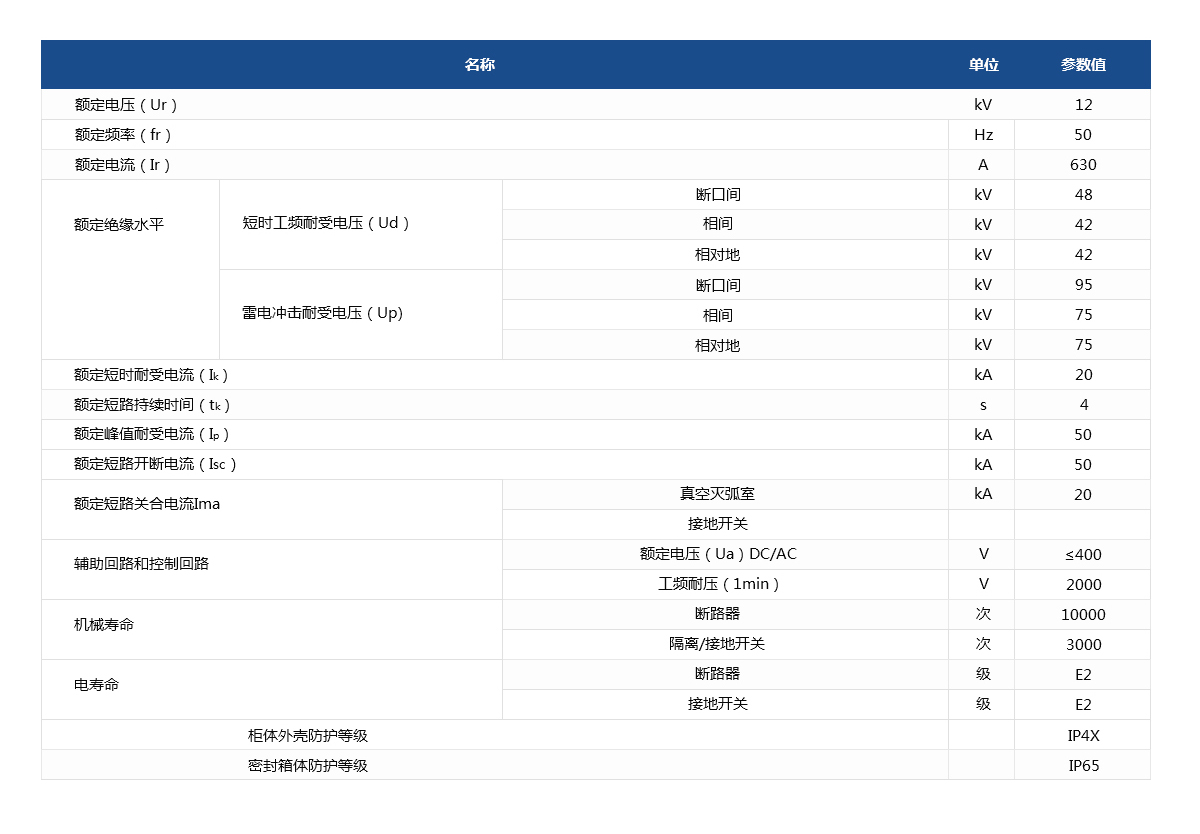

常壓密封空氣絕緣環網柜自動化成套設備SR-12/630-20-B 參數圖
安裝說明
使用環境
一般使用條件
最高溫度+40℃（24小時內平均值≤35℃）
最低溫度-25℃
海拔高度≤2000m
日平均相對濕度≤95％
月平均相對濕度≤90％
特殊使用條件
如果設備在特殊、惡劣的環境下運行，請向我們咨詢。
